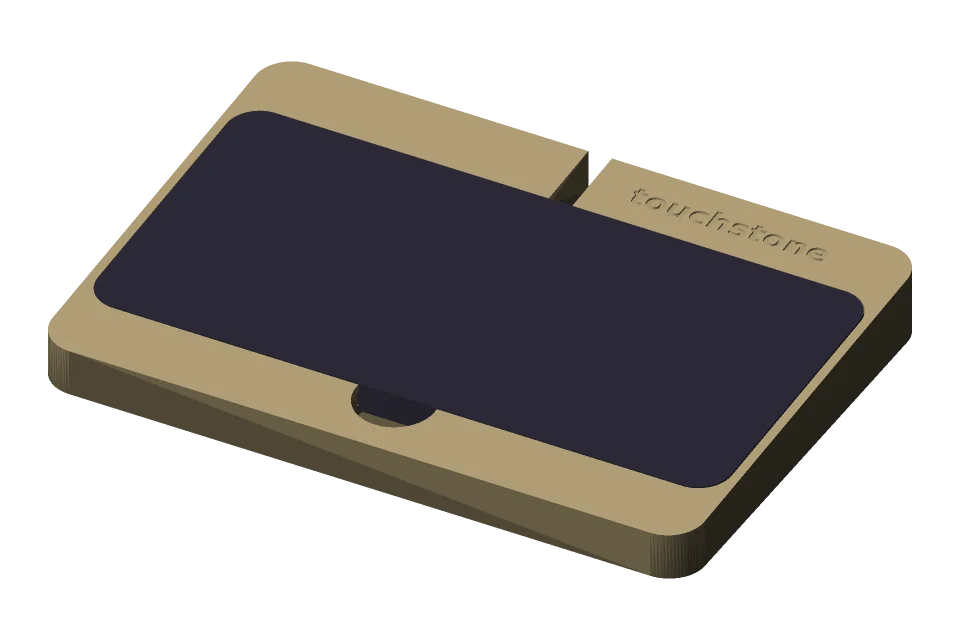

iPhone을 가로로 눕혀서 카메라 쪽 끝을 왼쪽·안쪽 모서리에 맞춰 넣어요. 매직 트랙패드처럼 사용자 쪽이 얇고 안쪽이 두꺼워서, 튀어나온 카메라가 두꺼운 쪽에 들어가요.
벽이 화면 높이까지 올라와서 화면과 거치대 윗면이 평평해요. 윗면은 매직 트랙패드와 같은 각도(약 3°)로 기울어 있고 바닥은 평평해요.
충전선은 윗면 아래 홈에 눌러 넣어요. 케이블이 표면 위로 나오지 않고 안쪽 가장자리로 빠져요.
앞쪽 가운데의 둥근 홈에 손가락을 넣어 iPhone을 빼요.

출력할 때

바닥을 아래로 두고 서포트 없이 출력해요. Bambu Lab 프린터의 기본 PLA 설정(0.4mm 노즐)에 맞춰 설계했어요.
먼저 맞춤 확인용 테두리를 출력해 보세요. 약 10g, 25분이에요. iPhone이 힘 주지 않아도 들어가고, 흔들리지 않고, 손끝으로 빠지면 본체를 출력해요.
여유는 한 면에 0.25mm예요. 테두리가 빡빡하거나 헐거우면 알려 주세요. 여유를 바꿔서 다시 만들어 드려요.
가장 큰 파일도 가로 208mm라서 X1·P1·A1(256mm 베드)에 들어가요. A1 mini(180mm)에는 MagSafe용과 유선용 2개 들어가요.
윗면이 약 3°로 기울어서 계단 무늬가 보여요. 레이어를 0.12mm로 하면 매끈해져요.
윗면 안쪽 띠에 ‘touchstone’ 글자가 0.6mm 깊이로 새겨져 있어요.
미끄러지지 않게 바닥에 실리콘 발을 붙여 주세요.

알아 둘 점

크기가 매직 트랙패드와 완전히 같지는 않아요. MagSafe 거치대는 27개 중 17개가 가로 160 × 세로 114.9mm로 같고, iPhone이 더 긴 Plus·Pro Max·Air 모델은 가로 168mm까지 커요. 유선은 플러그와 케이블 구부림 자리 때문에 가로 176~208mm예요.
높이는 폰 두께만큼 올렸어요. 윗면 기울기(약 3°)는 매직 트랙패드 그대로예요. 화면이 윗면과 평평해야 해서 앞쪽 8~14mm, 안쪽 14~20mm가 돼요(매직 트랙패드는 4.9 → 10.9mm). 모델마다 다른 건 카메라와 MagSafe 퍽이 들어갈 자리가 필요해서예요.
벽이 옆면 버튼을 누르지 않아요. 버튼 높이에 홈을 냈어요. 버튼은 iPhone을 뺀 뒤에 눌러 주세요.
케이스를 낀 채로는 안 들어가요. 맨 몸 iPhone 기준이에요.
MagSafe 충전기 크기는 직접 재 주세요. 15W와 25W 퍽의 크기가 달라서, 기본값(지름 56mm, 두께 4.5mm)과 다르면 알려 주세요.
유선 플러그 길이는 추정이에요. 정품 케이블 플러그가 iPhone 밖으로 나오는 길이를 24mm로 잡았고, 케이블 홈은 너비 6mm예요. 지름 4mm 이하 케이블이 들어가요. 서드파티 직각 플러그는 지원하지 않아요.
iPhone XS·XR·11 시리즈는 아직 없어요. 애플이 도면을 공개하지 않아서, 카메라 크기를 직접 재야 만들 수 있어요. 필요하면 문의해 주세요.
iPhone Duo(접히는 모델)는 지원하지 않아요.
치수는 애플이 공개한 iPhone 치수 도면과 기술 사양에서 가져왔어요. 오차가 있을 수 있으니 처음 한 번은 꼭 끼워 보세요.

맞지 않거나 없는 모델이 있으면: 문의하기
